Überblick

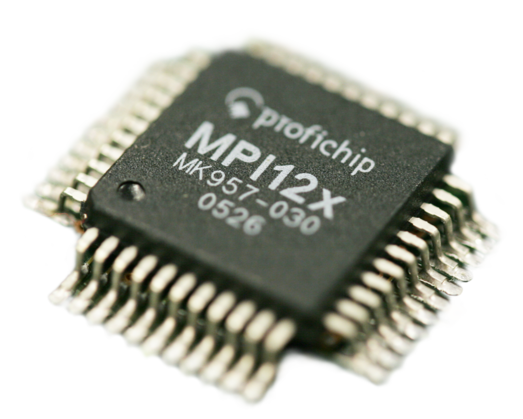

Der MPI12x ist ein kombinierter Kommunikations-ASIC mit einer 8-Bit-Mikroprozessor-Schnittstelle, für MPI- und PROFIBUS-DP-Slave-Anwendungen.

Betrieb

Das MPI12x übernimmt die Nachrichten- und Adressidentifikation, die Datensicherungsabläufe und die Protokollverarbeitung für das zugrundeliegende Transportprotokoll PROFIBUS. Token-Handling, Fehlererkennung und Datenvorverarbeitung erfolgen automatisch, wodurch der Host-Prozessor von allen zeitkritischen und zeitaufwendigen Rechenaufgaben entlastet wird.

Datenübertragung

Die Unterstützung von Datenübertragungsraten bis zu 12 Mbit/s, das hardwareintegrierte PROFIBUS-Protokoll, das 4 KByte große Kommunikations-RAM und die konfigurierbare Mikroprozessor-Schnittstelle sind Merkmale, um leistungsfähige MPI-Anwendungen zu erstellen. Der bekannte PROFIBUS-DP-Slave-Kern der VPC3-Serie (DP-V2-Dienst, Taktsynchronisation) ist ebenfalls integriert.

• MPI-Kommunikation bis zu 12MBit/s inkl. Token und Low-Level-PROFIBUS-Handling
• Zusätzlicher PROFIBUS-DP-Slave-Kern (VPC3+C-kompatibel)
• 4kB integriertes SRAM
• Konfigurierbare 8-Bit-µController-Schnittstelle
• 3,3V Einzel-Versorgungsspannung / 5V tolerante Eingänge
• Software-Stapel
• Paket PQFP44 (RoHS-konform)
