MPX - Serie
MPX3500
Lackier-Roboter und Türöffner für Profis
Überblick

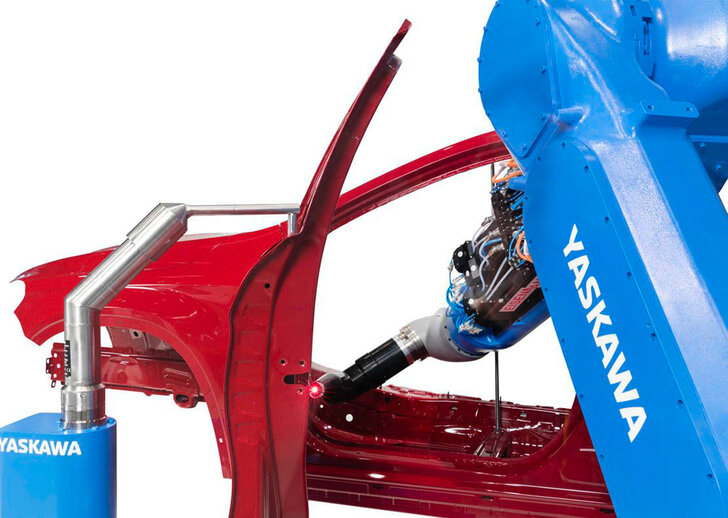

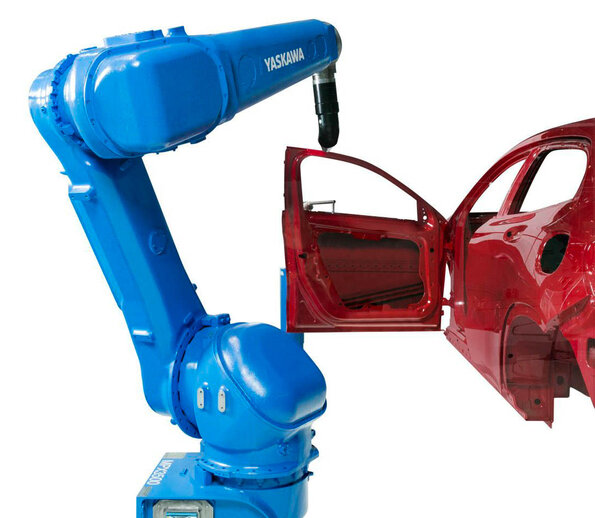

Der MOTOMAN MPX3500 ist ein Ex-geschützter, ATEX-konformer Lackierroboter mit einer Reichweite von 2.700 mm (bodenmontiert) und einer effektiven Reichweite von 3.500 mm (wandmontiert). Er wurde in erster Linie für Automobilbau-Lackierstraßen konstruiert, ist aber auch sehr gut geeignet für das Lackieren von Anbauteilen, Möbeln, Gehäusen und anderer flächiger Werkstücke.
Roboterkörper und Prozessarm bieten ausreichend Einbauraum für die Lackier-, Dosier-, Farbwechsler- und Zerstäubertechnik unterschiedlicher Hersteller. L-Achse und Roboterbasis ermöglichen verschiedene Montageoptionen (links/rechts) zur Montage und Kabeleinführung, so dass der Roboter sehr nah an das zu lackierende Objekt platziert werden kann, was wertvolle Grundfläche der Lackierkabine einspart. Es sind mehrere Manipulator- und Handbediengerät-Ausführungen nach ATEX Category 2 und 3 lieferbar.
Der MOTOMAN MPX3500 bietet erstklassige Bewegungsperformance - weiche, flüssige Bewegungen und schnelle Umorientierung des Handgelenks, und erreicht damit hervorragende Lackierergebnisse und Prozessgeschwindigkeiten. Die MOTOMAN-Paint-Software unterstützt viele lackierspezifische Funktionen und vereinfacht damit das Programmieren, z.B. das einfache Spiegeln von Programmen zwischen linker/rechter Seite, Bahnschaltfunktionen oder Wiederaufsetzen nach Störung oder Unterbrechung der Farbversorgung.
Technische Daten
- Anzahl der Achsen
- 6
- Traglast
- 15 kg
- Max. Arbeitsbereich
- 2700 mm
- Wiederholgenauigkeit
- 0.15 mm
- Gewicht
- 560 kg
- Spannungsversorgung
- 3 kVA
- Maximum Speed S Axis
- x Nein
- Maximum Speed L Axis
- x Nein
- Maximum Speed U Axis
- x Nein
- Maximum Speed R Axis
- x Nein
- Maximum Speed B Axis
- x Nein
- Maximum Speed T Axis
- x Nein
- Montage-Optionen
- Decke, Wand, Boden
- weitere Spezifikationen
- x Nein
Downloads
| Name | |||
|
Flyer Robot MPX3500
Fast and flexible painting robot Datenblatt | Englisch |
Datenblatt | Englisch | |
|
Flyer Robot MPX3500
Schneller und flexibler Lackierroboter Datenblatt | Deutsch |
Datenblatt | Deutsch | |
| MPX3500 L-Type 2D CAD/CAE | | CAD/CAE | ||
| MPX3500 R-Type 2D CAD/CAE | | CAD/CAE | ||
| MPX3500 L-Type 3D CAD/CAE | | CAD/CAE | ||
| MPX3500 R-Type 3D CAD/CAE | | CAD/CAE |
