DX200

Überblick

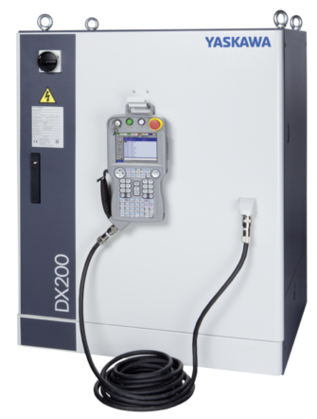

Die MOTOMAN DX200 ist eine bewährte, vielseitige und flexible Steuerung für MOTOMAN Roboter. Sie ist multiachs- und multitasking-fähig und kann die vollsynchrone Bewegung von bis zu 48 Achsen (max. 4 Roboter und Zusatzachsen, Positionierer, Portale oder Fahrbahnen) steuern.

Die DX200 wird für Lackieroboter der MPX/MPO-Serie verwendet.

Bedienung

Die DX200 wird üblicherweise über das Handbediengerät bedient und programmiert. Sie setzt das sehr erfolgreiche und effiziente Bedienkonzept seiner Vorgänger fort, das sich durch die einfache Menügestaltung, das schnelle Übernehmen von Positionen, die eingängige Programmstruktur mit ihren logischen Befehlen durchzieht, und schnell erlernbar ist. Spezialisten hingegen können über die mächtige Hochsprache „Inform“ sehr tief in die Steuerungsfunktionen eingreifen und z.B. Sonderfunktionen oder Treiber selbst erstellen.

Steuerungs-Technologie

Eine Multitasking-CPU, ein eigenes Betriebssystem und die Sigma5-Servoantriebstechnologie von Yaskawa ermöglichen hohe Beschleunigungs- und Bremswerte, schnelle Roboterbewegungen und hochgenaues Bahnverhalten.

Das multitaskingfähige, nicht Windows-basierte Betriebssystem mit sehr schnellem Interpolationstakt benötigt keinen Virenschutz und erspart den damit einhergehenden hohen Update-/Wartungsaufwand. Die Hochlaufzeit liegt bei <40 sec. Dank sehr schneller Interpolationszyklen sind alle MOTOMAN-Roboter besonders bahngenau. Die Advanced-Robot-Motion-Funktion (ARM) berechnet und regelt dynamisch das Drehmoment und die Belastung der Roboterachsen, optimiert Beschleunigung und Geschwindigkeit, eliminiert Vibrationen, regelt Positionen sehr schnell aus und ermöglicht eine hochsensible Kollisionserkennung. Mithilfe exakt einstellbarer Parameter für Überschleifverhalten (Position-Level) und Bahnverhalten können Genauigkeit oder Taktzeit hervorragend optimiert werden. Eine integrierte, sehr schnelle und mit dem Roboterprogramm eng verzahnte Soft-SPS kann für die Steuerung von Peripherie oder kleineren Produktionszellen verwendet werden und kann bei kleinen Anlagen eine übergeordnete SPS-Hardware ersetzen.

Hardware

Alle Komponenten sind im Notfall schnell austauschbar (MTTR < 5min). Das industrietaugliche, stapelbare Steuerungsgehäuse (IP54) besitzt eine indirekte Kühlung und ist für eine raue Industrieumgebung geeignet. Im Hauptschrank eines Roboters (Master oder Slave) findet sich sehr viel Platz für Einbauten, u.a. können Servotechnik für Zusatzachsen, Schnittstellenerweiterungen, Feldbus- und Sicherheitssysteme, SPS-Baugruppen zur Zellen- oder Applikationssteuerung eingebaut werden.

Funktionen und Funktionspakete (Hardware/Software)

Die DX200 bietet eine Vielzahl verschiedene Funktionspakete (Standard, Extended, Advanced), applikationsspezifische Funktionspakete (Handling, Paint), Einzelfunktionen (z.B. zur Unterstützung von Positionierern, Peripherie), Befehlssatzerweiterungen - alle mit dem Ziel, den Umgang, das Programmieren und Inbetriebnehmen des Roboters zu vereinfachen oder komfortabel zu gestalten.

Maschinensicherheit

Die DX200 besitzt ein Zwei-Kanal-Sicherheitssystem (MSU, Not-Aus, Sicherheitssperre) mit sicherer I/O-Kommunikation. Sicherheitseinrichtungen, wie Laserscanner, Radarsensoren, Lichtvorhänge etc. können direkt angeschlossen werden. Alle Handbediengeräte besitzen Zustimmschalter mit 3 Stellungen, wie sie für Roboter im industriellen Betrieb vorgeschrieben sind (europäischer Sicherheitsstandard ISO10218 Safety Category 3, PLd). Yaskawa verwendet bei allen Roboter-Servomotoren hochgenaue Absolutgeber und Federdruck-Bremsen, die im Not-Aus-Fall geschlossen sind, daher sind aufwendige zyklische Bremsenprüfungen nicht erforderlich.

Funktionale Sicherheit

Optional ist die sehr leistungsfähige FSU (Functional Safety Unit), mit der eine sichere Überwachung von Position und Geschwindigkeit für definierte Arbeitsräume (Achswinkel, kartesische Räume, virtuelle Wände und Schutzzonen um ein Werkzeug) möglich ist. Die FSU unterstützt eine große Anzahl solcher definierbarer Arbeitsräume, mit denen sich auch komplexere Roboterzellen optimal modellieren lassen. Auch das Modellieren von sicheren Hüllkurven des Werkzeugs (z.B. Greifer) und der kompletten kinematischen Struktur des Roboters wird in die sichere Überwachung einbezogen, nicht nur den Tool Center Point (TCP).

Mit Hilfe der FSU-Einstellungen können kompakte Roboterzellen aufgebaut werden und Bewegungsräume abgesichert werden. Bei kollaborativen Anwendungen lassen sich mit Hilfe der FSU durch günstige sicherheitstechnische Bewertung ausgesprochen gute Taktzeiten erreichen.

Energieeffizienz und CO₂-Footprint

Energiesparfunktionen wie „Individual Servo-Off“ reduzieren den Energiebedarf in Produktionspausen. Optional gibt es Kondensator-Rückspeiseeinheiten für die Bremsleistung zur maßgeblichen Reduzierung des Energieverbrauchs.

Offene Kommunikation

Die DX200 läßt sich problemlos in bestehende Netzwerke einbinden. Eine Vielzahl von Kommunikationsmöglichkeiten, z.B. Ethernet-Port, RS232 oder digitale Ein-/Ausgänge besitzt die YRC1000 bereits serienmäßig, ebenso eine FTP-fähige Webserverfunktion, mit der eine Vielzahl von Statusfunktionen abrufbar sind oder Remote-Wartungssysteme zur Fernüberwachung umsetzbar sind. Darüber hinaus gibt es natürlich eine Vielzahl optinaler digitaler und analoger Schnittstellen. Als weltweit präsenter Roboterhersteller unterstützt Yaskawa eine einzigartige Vielfalt an Feldbussystemen, wie Profinet (CP1616 incl. ProfiSafe), Devicenet, ASI-Bus, Profibus, Interbus, EthernetIP, ModbusTCP, CCLink, CanOpen, EtherCAT incl. deren Safety-Bus Varianten, außerdem branchenspezifische Schnittstellen wie Euromap oder Varan. Für eine Vielzahl marktgängiger Peripheriegeräte gibt es direkte oder feldbusbasierte Kommunikations-Schnittstellen, oft in Verbindung mit einer integrierten Parametrierung über das HMI des Handbediengerätes, z.B. zu Schweißsteuerungen, Greifern, Bildverarbeitungssystemen oder Kraft/Momentensensoren.

Offene Programmierung

MOTOMAN-Roboter mit DX200-Steuerung lassen sich auf vielfältige Weise programmieren, z.B.:

• mit dem Standard Touchscreen-Handbediengerät, einfach zuerlernende Programmierbefehle (Inform III)
• mit Motologix/Funktionsbausteinen, einer kompletten IEC61131-konformen Einbettung in SPS-Entwicklungsumgebungen von Drittherstellern
• vom PC aus mit dem Software Pendant
• vom PC aus mit dem leistungsfähigen Offline-Simulationstool MotoSimVRC (OLP)
• vom PC aus mit gängigen Offline-Simulationstools (OLP)
• über applikationsbezogene MOTOMAN Programmier-Apps wie Welding Wizard, PalletSolver, Motologix
• über CAD/CAM-Tools von Drittanbietern (Ableitung von Roboterprogrammen vom CAD-Modell)
• über das Robot Operating System ROS
• über herstellerübergreifende Roboter-Programmierumgebungen von Drittanbietern
• über API-Schnittstellen zu universellen Programmiertools wie Matlab oder LabView
• über Schnittstellen zu Bildverarbeitungssystemen
• über Programmierwerkzeuge wie Programmierstifte etc.
• über Apps, Wizards, Visualisierungen, HMIs etc., die unter Verwendung unserer bereitgestellten SDKs (z.B. Motoplus) erstellt wurden.

• Application specific function packages including more than 120 functions
• High productivity
• Low integration costs
• High reliability and energy efficiency
