Mehr als 100 Jahre Engagement für den technischen Fortschritt haben uns zum führenden Hersteller in den Bereichen variable Frequenzumrichter, Servoantriebe, Steuerungstechnik und Robotik gemacht.

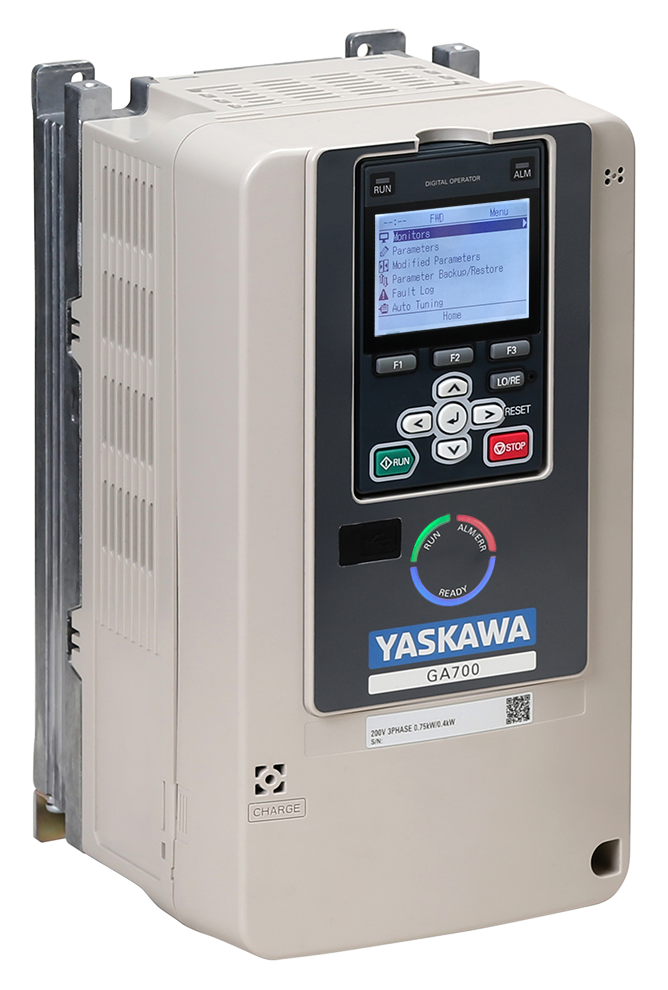

GA700
Frequenzumrichter für industrielle Anwendungen
GA700 - Grenzenlose Möglichkeiten
Vereinfachte Systemintegration
GA700 Frequenzumrichter sind so konzipiert, dass sie sich leicht in Systeme und Maschinen integrieren lassen. Durch die Kombination von Netzwerkunterstützung, anwendungsorientierten Funktionen und exzellenten Anpassungsmöglichkeiten mit beispielloser Benutzerfreundlichkeit minimiert der GA700 den Aufwand für Ihre Automatisierungsaufgaben.
Schnelle Installation und Einrichtung
Die GA700 Frequenzumrichter verfügen über eine Vielzahl von Funktionen, die den Einsatz von Peripheriegeräten überflüssig machen. Zusammen mit der einfachen Verdrahtung und den intelligenten Funktionen, die eine grundlegende Einrichtung in nur 5 Minuten ermöglichen, reduziert dies den Zeit- und Kostenaufwand für ein laufendes System erheblich.
Überlegene Maschinenleistung
Durch die Integration der neuesten Motorsteuerungstechnologien für Induktions-, Permanentmagnet- und Synchron-Reluktanzmotoren bieten die GA700 Frequenzumrichtereine überragende Steuerungsleistung bei minimiertem Energieverbrauch
Sicherer Betrieb
Die GA700 Frequenzumrichter sind für einen zuverlässigen Betrieb ausgelegt. Das robuste Design mit beschichteten Leiterplatten ermöglicht den Betrieb bei 50 °C ohne Leistungsreduzierung, während Maschinenüberwachungsfunktionen und eine integrierte Lebensdauervorhersage plötzliche Ausfälle verhindern. So sichert der GA700 den Betrieb effektiv ab und verhindert Produktionsausfälle.
Flexibilität, Benutzerfreundlichkeit und ein nachhaltiges Design bieten das beste Preis-Leistungs-Verhältnis für Ihre Anwendung.
LCD-Bedienteil
Verbesserte Benutzerfreundlichkeit
GA700 Frequenzumrichter können über ein hochauflösendes grafisches Tastenfeld programmiert und bedient werden. Die Unterstützung von 13 Sprachen, ein Inbetriebnahme-Assistent und die intuitive Volltext-Menüstruktur vereinfachen die Einrichtung des Frequenzumrichters und sparen wertvolle Zeit.
- Kopierfunktion für 4 Parametersätze
- Datenprotokollierung auf Micro-SD-Karte
- Echtzeituhr
- Verfügbar mit Bluetooth für den Anschluss eines mobilen Geräts
- Automatische Backup-Funktion
- Standard RJ45 Kabelanschluss
Assistent für die Inbetriebnahme
Mit dem interaktiven Inbetriebnahmeassistenten erledigen Sie die Grundeinstellung des GA700 von der Zuweisung der Ein/Ausgänge bis hin zur Motorabstimmung in nur wenigen Minuten ganz ohne Vorkenntnisse zu Umrichterparametern.
Erweiterte Möglichkeiten
Die Anbindung mobiler Geräte erfolgt über den integrierten USB-Anschluss oder drahtlose Kommunikation mit dem optionalen Bluetooth®-LCD-Bedienteil.
Einfache Netzwerkintegration
Höhere Flexibilität Ihrer Anlage bei verringertem Verdrahtungsaufwand - GA700 Frequenzumrichter unterstützen alle wichtigen industriellen Kommunikationsprotokolle und Verbindungstopologien (Ring, Stern, Linie usw.), um mühelos in verschiedenste Automatisierungsnetzwerke integriert werden zu können.
Integrierter 24 VDC-Eingang
Bei Versogung des GA700 über den eingebauten 24 VDC-Eingang für die Steuerspannung wird die Feldbuskommunikation auch bei Spannungsausfall aufrechterhalten. Die Anlage kann damit kontinuierlich überwacht und schneller wieder angefahren werden.
Kostengünstige Integration
Mit nur einer Feldbus-Optionskarte kann auf bis zu fünf GA700 zugegriffen werden, wodurch sich eine kostengünstige Lösung mit geringem Verkabelungsaufwand ergibt.
Einfache Integration in Ihr Netzwerk
- Unterstützt alle gängigen Protokolle und Topologien
Kosteneinsparungen durch integrierte Protokolle
- RS-485 MEMOBUS/Modbus-Protokoll
- Kommunikationsgeschwindigkeiten von 115,2 kbit/s
Einer für alles
Der GA700 steuert präzise Asynchronmotoren, Permanentmagnetmotoren und Synchron-Reluktanzmotoren und bietet so die Möglichkeit, eine Vielzahl von Anwendungen mit nur einem Antrieb zu betreiben. Die Zeiten der komplizierten Motoreinstellung sind vorbei. Mit dem neuen EZ-Vektormodus kann der GA700 alle diese Motortypen ohne umfangreiche Einstellungen betreiben.
Ein Antrieb für verschiedene Anwendungen
- "Tuning-less" mit EZ-Vektor
- Drehzahlregelung oder Drehmomentregelung in Open-Loop oder Closed-Loop
- Asynchron-/Permanentmagnet-Motoren/Synchronreluktanz-Motoren (SynRM)
- 590 Hz max. Ausgangsfrequenz
- Null-Drehzahlregelung ohne Geber
- Drehzahlregelbereich des Motors im geschlossenen Regelkreis von 1:1500
- Automatische Optimierung der Energieeffizienz durch Drehzahlregelung und Motorbetrieb mit maximalem Wirkungsgrad
Maximale Effizienz
Durch die Einführung der Motordrehzahlregelung als Ersatz für Getriebe, Ventile oder Dämpfer erschließt der GA700 ein großes Energiesparpotenzial in verschiedenen Anwendungen. Darüber hinaus optimiert der GA700 automatisch die Motoreffizienz für jede Drehzahl und jeden Lastzustand und minimiert die Gesamtverluste.
Der GA700 senkt die Energiekosten, indem er Ihre Anwendung mit maximaler Effizienz betreibt.
Flexible Installation Lösungen
Unabhängig davon, ob Sie den Frequenzumrichter in einem Schaltschrank, an einer Wand, in einer sauberen oder rauen Umgebung installieren, das flexible Gehäusedesign des GA700 ermöglicht einen zuverlässigen Betrieb unter einer Vielzahl von Umgebungsbedingungen.
Zwischenraumlose Montage
Für minimalen Platzbedarf können mehrere GA700 ohne Zwischenraum nebeneinander montiert werden. Sämtliche Kabelzuführungen erfolgen dabei von unten.
Einfach zu installieren und zu warten
- IP20-Standard
- NEMA Typ 1 Bausatz optional
- Beschichtete Platten
- Eingebauter Bremstransistor (bis zu 90 kW)
Reduzierung von Oberschwingungen und Emissionen
- Eingebauter EMC-Filter, abschaltbar
- Eingebaute Gleichstromdrossel (22 kW [HD] und darüber)
Robust
Der GA700 ist für einen 10-jährigen wartungsfreien Betrieb ausgelegt und so gebaut, dass er selbst rauen und anspruchsvollen Bedingungen standhält.
Schutz durch beschichtete Platinen
Für einen zuverlässigen Betrieb schützt die standardmäßige Lackierung der Platinen gegen Staub und Feuchtigkeit (IEC60723-3-3, 3C2, 3S2).
Großer Umgebungstemperaturbereich
Die GA700 Frequenzumrichter können bei Umgebungstemperaturen von -10 bis 60 °C sicher betrieben werden. Bis 50 °C müssen die Antriebe nicht einmal gedrosselt werden und können mit voller Leistung betrieben werden.
Vibrationsbeständig
Die GA700 Frequenzumrichter können mit einer Option für höhere Vibrationsfestigkeit geliefert werden. Damit können die Vorteile des GA700 auch in mobilen oder anderen Anwendungen mit hohem Vibrationsaufkommen genutzt werden, ohne dass die Zuverlässigkeit darunter leidet.
Integrierte funktionale Sicherheit
Mit dem eingebauten zweikanaligen STO-Schaltkreis (Safe Torque Off) und dem EDM-Signal (Electronic Device Monitor) bietet der GA700 die richtigen Werkzeuge für die einfache Integration von Not-Aus-Funktionen in Maschinen, selbst wenn höhere Sicherheitsniveaus erforderlich sind.
- STO mit SIL3/PLe gemäß IEC 61800-5-2/IEC 61508/ISO 13849
- EDM-Überwachung (Electronic Device Monitor)
- Geringerer Installationsaufwand und gesteigerte Zuverlässigkeit durch geringere Anzahl an Komponenten
- TÜV Süd zertifiziert
Der eingebaute STO-Sicherheitsfunktion ersetzt Leistungsschütze und verringert so die Anzahl der Komponten. Das erhöht die Zuverlässigkeit und senkt die Kosten.
Schnelles und
einfaches Einrichten
Der GA700 bietet mit seiner intuitiven Benutzerschnittstelle und dem haptischen Bedienteil alles, was für eine einfache und schnelle Programmierung nötig ist. Dank selbst erklärender Navigationsmenüs und Assistenten für die Inbetriebnahme geht die Einrichtung schneller und einfacher als je zuvor von der Hand. Mit der App DriveWizard Mobile lässt sich der GA700 ganz bequem von Ihrem Smartphone oder Tablet verwalten und programmieren.
DriveWizard® Mobile
Die App DriveWizard® Mobile verwandelt Ihr Smartphone oder Tablet in die Zentrale für Ihre GA700 Frequenzumrichter. Über die App DriveWizard® Mobile lässt sich der GA700 nicht nur parametrieren und steuern, auch Parametersätze lassen sich entweder in Ihrem Smartphone oder in der Yaskawa Drive Cloud sichern und später wiederherstellen. Darüber hinaus haben Sie sämtliche Informationen für die Parametereinstellung, Fehlersuche und Fehlerbehebung jederzeit und überall griffbereit.
Über den QR-Code an der Vorderseite des GA700 haben Sie mit DriveWizard® Mobile Zugriff auf Gerätedaten und die aktuelle Bedienungsanleitung.
- Intuitive Parameterbearbeitung mit Hilfe- und Suchfunktionen
- Erstellen von Favoritenlisten für Parameter
- 8-Kanal-Oszilloskop mit umfassenden Triggerfunktionen und Datenanalyse
- Sicherung/Verifizierung von Parametern
- Setup-Assistent für die schnelle Einrichtung ohne Kenntnisse von Menüs und Parametern
- Unterstützung bei der Fehlersuche mit Fehleranalyse und Gegenmaßnahmen
- Export zum PC-Tool DriveWizard®
- Sorgenfreie Datenwiederherstellung: Parametersicherung/-wiederherstellung jederzeit über den Yaskawa Cloud Service für registrierte Antriebe
- Offline nutzbar in Gebieten ohne Mobilfunkempfang
DriveWizard® Mobile herunterladen
Yaskawa Drive Cloud
Mit der Yaskawa Drive Cloud bieten wir für registrierte Frequenzumrichter einen kostenlosen Online-Speicher für die Sicherung von Parameter- und Anwendungsdaten. Drive Cloud ist die einfache und sichere Möglichkeit, Daten Ihrer Frequenzumrichter zu verwalten und abzulegen, um sie verfügbar zu haben, wann immer Sie sie benötigen.
- Online-Handbuch
- Kostenloser Speicher für Parameter-Backup und Anwendungsdaten
- Bequeme Speicherung von Antriebsdaten - von überall zugänglich
- Direkter Zugriff auf Ihr persönliches GA700-Datenpaket
Weiter zu Yaskawa Drive Cloud
Wissen Sie schon, was Sie brauchen?
Wenn Sie bereits wissen, was Sie brauchen, und sich nur vergewissern möchten, dass wir den GA700 in der perfekten Größe anbieten, gehen Sie zum Antriebskonfigurator. Dort finden Sie auch die technischen Daten und alle Downloads, die Sie benötigen - seien es CAD-Dateien für die Konstruktion Ihrer Maschine, Handbücher, CAE-Dateien, Broschüren oder Software.
