MP3000iec Serie

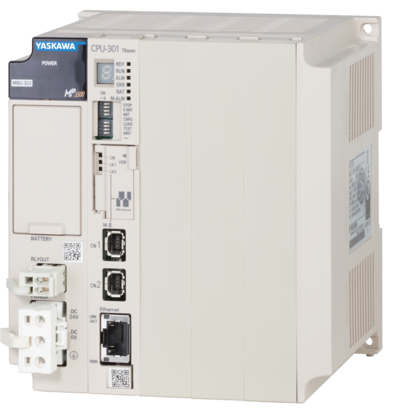

MP3300iec
Überblick
- Die Softwareplattform MotionWorks IEC ermöglicht die effiziente Programmierung und das Handling von Applikationen in einer standardmäßigen IEC 61131-3-Umgebung
- Einfachere Programmierung durch PLCopen-Funktionsblöcke in MotionWorks IEC
- Erweiterte Kurvenscheiben- und Getriebefunktionen
- Steuerungsbasierte Inbetriebnahme – Das auf einem offenen Ethernet-Standard basierende MECHATROLINK-III-Netzwerk (100 Mbps) ermöglicht das Konfigurieren von Maschinen von einem Standort aus und mit einem einzigen Software-Tool. Deutlich schnellere Inbetriebnahme durch Autotuning eines Servosystems.
- Diagnose-Webserver reduziert den Wartungsaufwand vor Ort
- Optionaler OPC-Server ermöglicht den Anschluss von HMI oder Datenerfassung
- Netzwerkprotokolle - Offene Standards EtherNet/IP und Modbus TCP, um gängige HMI und SPS zu verbinden.
- Programmierbare digitale SERVOPACK-Ausgänge - Die Maschinensteuerung kann lokale Servoverstärker-Ausgänge steuern. Das spart Kosten und Platz.
- Wiederverwendbarer Programmcode - Bibliotheken ermöglichen den Import zuvor entwickelter Funktionsbausteine.
- Zahlreiche Optionskarten - Sie haben die Wahl zwischen zehn verschiedenen Optionskarten, die am Erweiterungssteckplatz eingesteckt werden können und die viele Automationsanforderungen abdecken.
Technische Daten
- Spannungsversorgung
- x Nein
- Phasen
- x Nein
- Gesteuerte Achsen
- 4, 8, 20, 32, 62
- Normenkonformität
- cUL, CE, UL
- IEC-Konformität
- ✓ Ja
- CPU-Takt
- x Nein
- Anzahl Optionsmodule
- 8
- Anwender-Variablenspeicher
- x Nein
- Motion-Feldbus
- MECHATROLINK-III, Ethernet/IP
- Motion Network Channels
- x Nein
- Motion Network Connectors
- x Nein
- Umgebungstemperatur (Min)
- x Nein
- Umgebungstemperatur (Max)
- x Nein
- Max. Luftfeuchtigkeit (nicht-kondensierend)
- x Nein
- Max. Höhe über N.N. (ohne Leistungsreduzierung)
- x Nein
- Max. Höhe über N.N. (mit Leistungsreduzierung)
- x Nein
Downloads
| Name | |||
|
MPiec Serie - Maschinensteuerungen
Produktübersicht; Broschüre Nr. YEU_MuC_MPiec_DE_V3 Broschüren | Deutsch |
Broschüren | Deutsch | |
|
MPiec Series - Machine Controller
Overview; Brochure No, YEU_MuC_MPiec_EN_V3 Broschüren | Englisch |
Broschüren | Englisch | |
|
MPiec Series - Machine Controller
Overview; Brochure No, YEU_MuC_MPiec_FR_V3 Broschüren | Französisch |
Broschüren | Französisch | |
|
Base Unit with DC Power Supply, 3 Slots, MP3300iec
JEPMC BU3303-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
Base Unit with DC Power Supply, 1 Slot, MP3300iec
JEPMC BU3304-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
Base Unit, 5 Slots, MP3200iec
JEPMC BUB3005-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
Base Unit, 8 Slots, MP3200iec
JEPMC BUB3008-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
CPU-201 Unit for MP3200
JEPMC CP3201-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
Power Supply 100 - 200 VAC Input, MP3200iec
JEPMC PSA3012-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
Replacement Power Supply Side Cover for MP3300iec
JEPMC OP3001-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
Power Supply 24 VDC Input, MP3200iec
JEPMC PSD3012-E, CAD Files contain DXF, EDRAW, IGES, PROE, SOLID and STEP formats CAD/CAE | |
CAD/CAE | ||
|
EPLAN Makros MPiec
MP2300Siec, MP23100iec, MP3200iec, Base Units, CPUs, IO Options, Power Supply Units, EPLAN | |
EPLAN | ||
|
YASKAWA MP3300iec Machine Controller Hardware Manual
PMC-U-MP33004, PMC-U-MP33008, PMC-U-MP33020, PMC-U-MP33104, PMC-U-MP33108, PMC-U-MP33120, PMC-U-MP33320, PMC-U-MP33332, PMC-U-MP33420, PMC-U-MP33432, PMC-U-MP33532, PMC-U-MP33562, PMC-U-MP33632, PMC-U-MP33662, PMC-U-MP33320-RBT, PMC-U-MP33532-RBT, PMC-U-MP33420-RBT, PMC-U-MP33632-RBT, Manual No. YAI-SIA-IEC-7, Published Dec 2022 Technische Dokumentation | Englisch |
Technische Dokumentation | Englisch | |
|
Machine Controller MECHATROLINK-Ⅲ Equipment Series | EU and UK Declaration of Conformity
Machine Controller MECHATROLINK-Ⅲ Equipment Series JEPMC-MT model JEPMC-MT*******-E JEPMC-GW model JEPMC-GW*******-E JAMSC- model JAMSC-********** DoC-No. 900-213-350 issued July 25th, 2022 Zertifikate | Englisch |
Zertifikate | Englisch | |
|
Declaration of Conformity MP3000iec Series
MP3200iec, MP3300iec, Document No. DOC_MP3xxxiec Published May 2017 Zertifikate | |
Zertifikate | ||
|
Machine Controller MP3000 Series | EU and UK Declaration of Conformity
Machine Controller MP3000 Series, Model MP3200 model JEPMC-************ MP3300 model JAPMC-CP33********* MP3300 model JAPMC-RM3301***-E MP3300 model JAPMC-SF2300-E*** MP3300 model JAPMC-MC23*****-E MP3300 model JAPMC-CM23*****-E MP3300 model JEPMC-BU33******* DoC-No. 900-212-255 issued July 25th, 2022 Zertifikate | Englisch |
Zertifikate | Englisch |
